譽聲視聽助力神東煤炭集團打造綠色發展之路

（所屬類目：政府機關單位 應用產品：Turbosound TLX84、TLX215L、NUQ152、TCS-152、iQ15；MIDAS PRO3、PRO2C；LAB.GRUPPEN PLM 12K44；LAKE LM 44；TANNOY Reveal 502；KLARK TEKNIK DF1000、DN100、DN200）

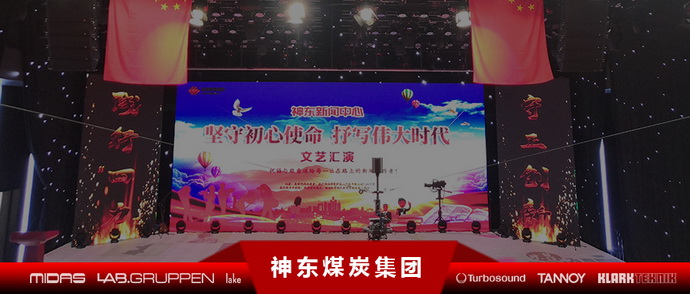

      神東煤炭集團是中國神華能源股份有限公司的核心煤炭生產企業，一直堅持發揚自身的企業文化。所以，他們會通過自身所打造的演播廳，不僅宣傳自身的品牌，還會進行各種文藝演出，更好地豐富和突顯自身的企業文化。因此，他們對于音頻設備的要求自然是十分嚴格，經過反復考驗以及篩選，最終鎖定了知名音響品牌MIDAS、TURBOSOUND、LAB.GRUPPEN、LAKE、TANNOY以及KLARK TEKNIK，以此成為這次的音頻固定安裝擴聲系統。

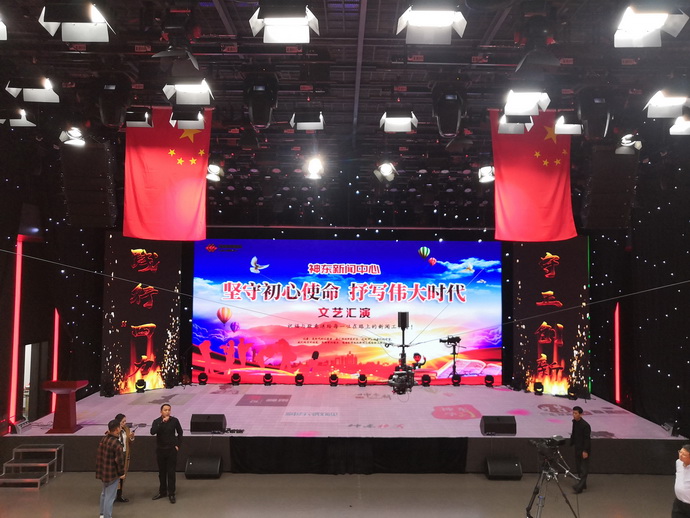

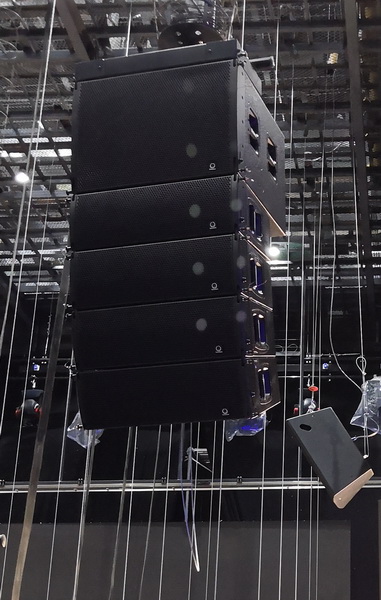

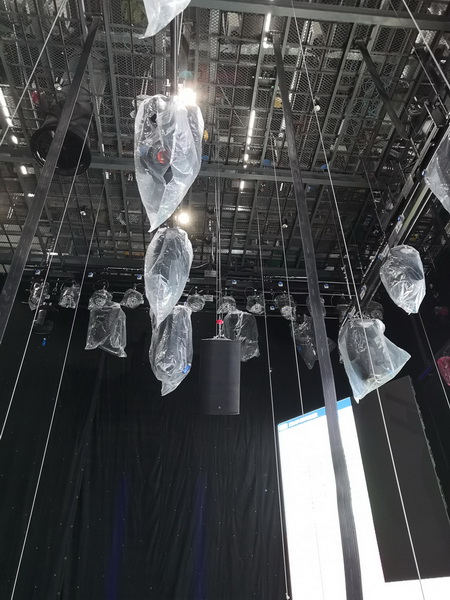

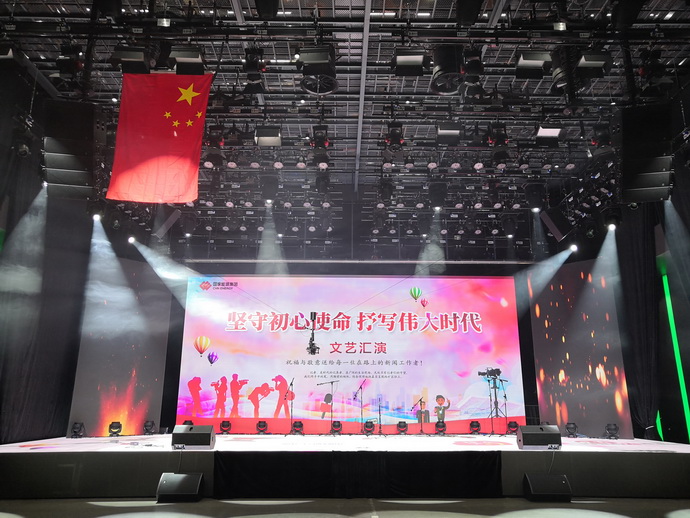

在演播廳中，技術人員根據整體情況

安裝了TURBOSOUND中

LIVERPOOL系列的TLX84

作為線陣列揚聲器

在加上線陣列超低頻揚聲器TLX215L

可以提供專業的主擴聲系統

作為流動返送全頻揚聲器

NuQ PRO系列的NUQ152

其一流的高磁通釹磁鋼驅動器

減輕整體重量的同時，也獲得更高的轉換效率

提供高品質聲音還原

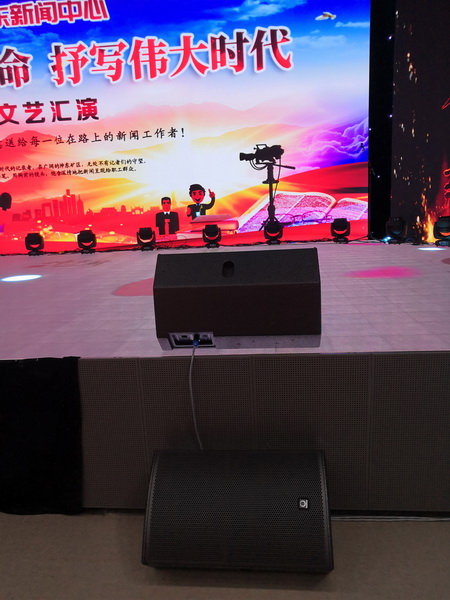

而TCS系列的TCS-152

作為固定返送全頻揚聲器

應用了最先進的聲學技術

提供了杰出獨特的性能

滿足演播廳對于聲音品質的要求

此外，技術人員還根據戶外演出的要求

使用了iQ系列的iQ15

它作為戶外流動演出揚聲器

不僅輕松在不同位置進行各種調試與安裝

而且還可以提供高保真的聲音

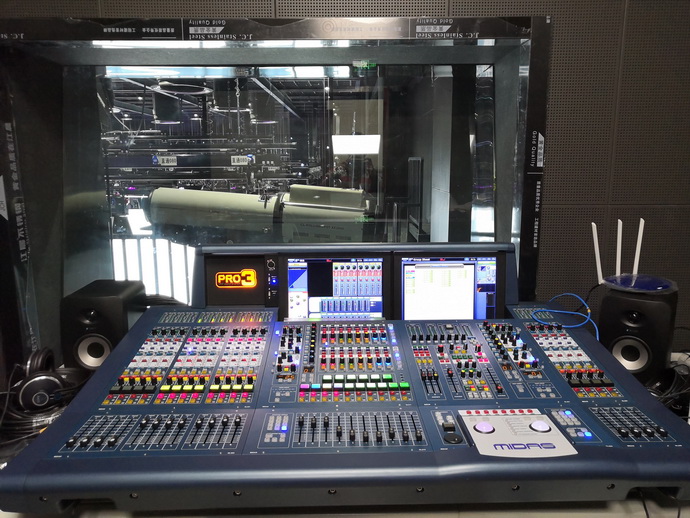

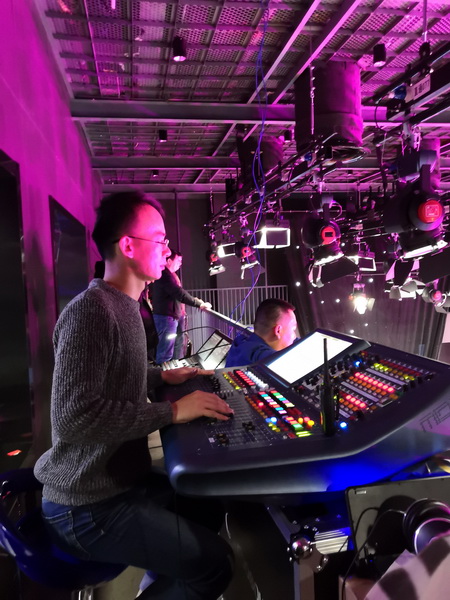

在調音臺方面，使用了MIDAS的PRO3

作為主數字調音臺

它的VCA和POP編組

可以讓使用者直觀地查找到通道

十分方便進行操作

而PRO2C則作為備份數字調音臺

在監聽方面，使用了TANNOY中REVEAL系列的Reveal 502

可以使即時調控更加方便

帶來更好的監聽體驗

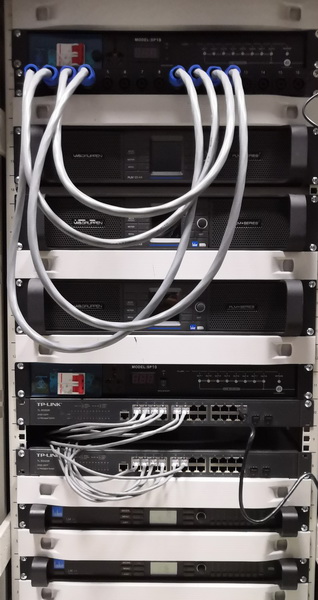

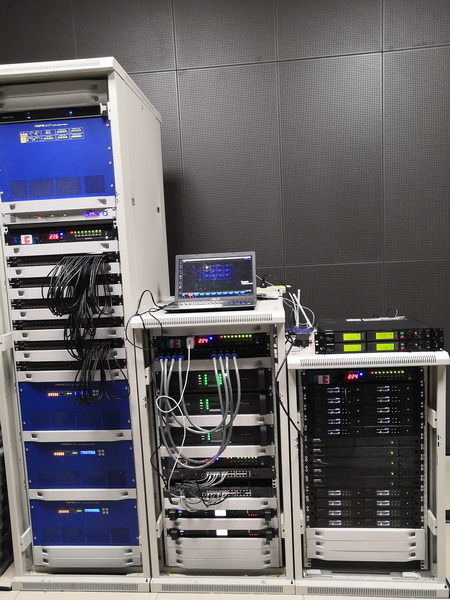

在安裝如此專業的音響設備的同時

使用了LAB.GRUPPEN中

PLM+系列的PLM 12K44

LAKE中LM系列的LM 44

加上KLARK TEKNIK中

DN系列的DN100和DN200

以及DF1000，組成陣容豪華的“后勤部門”

為整個演播廳提供

高效且靈活的音頻處理效果

技術團隊工作回顧

據譽聲視聽系統工程師黃光彬先生表示

對于神東演播廳，譽聲團隊設計了一套

主“數字”備“模擬”的擴聲系統

這套系統最核心的點在于

LAB.GRUPPEN PLM+系列功放

PLM+功放可同時接入

Dante數字信號（CAT5網線）

和模擬信號（卡儂線）

數字輸入信號為第一優先級

功放的Dante數字信號輸入來自

主數字調音臺MIDAS PRO3系統

同時模擬信號來自

備份調音臺MIDAS PRO2C系統

另外，功放會根據Dante時鐘自動檢測

它會瞬間自動切換選擇模擬信號為輸入源

調音系統做到實時熱備份

無需手動切換

自動切換過程響應迅速，容錯率高

為往后每一次演出保駕護航

同時他還表示，在神東演播廳首演

所需要的無線話筒數量多達20支

當某些節目需要多支話筒一起使用時

便很容易造成嘯叫

因此在設計初期也加入了

KLARK TEKNIK DF1000自動反饋抑制器

只要開機時把所要用的話筒打開

拿到舞臺上的各個位置測試嘯叫點

DF1000便能自動，有效，精準的進行反饋抑制

而DF1000極簡的操作模式

大大提高了調試話筒的效率

也提高了系統傳聲增益

確保了整場演出的順利進行

同時也讓用戶在未來的活動中

也能自主，快捷，高效地去使用調節

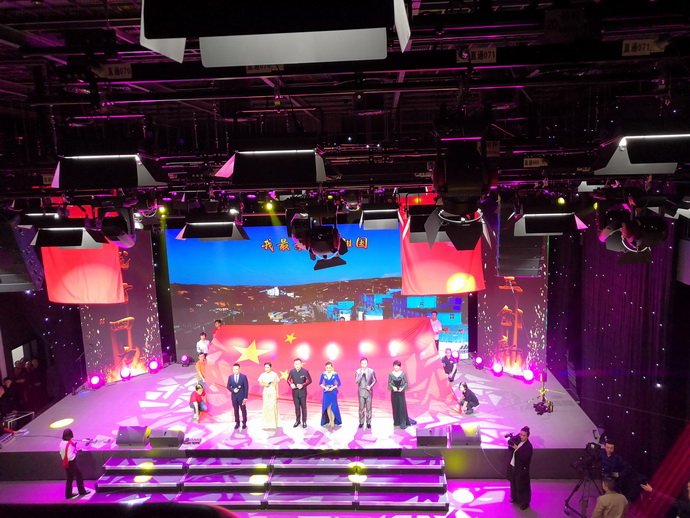

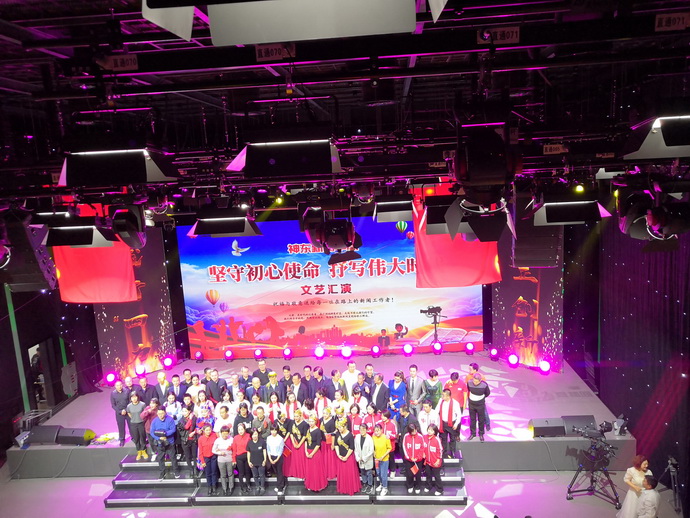

      值得一提的是，在整套系統搭建，調試完不久，便很快迎來首演的考驗——神東煤炭集團的文藝匯演。經過表演人員的精心編排和努力演出，為到場的領導和員工呈現了一場精彩的視聽盛宴。而我們的產品，我們的系統，也不辱使命，隨著演出的完美落幕通過了這次考驗，同時給客戶一個滿意的答復，并獲得了優秀的口碑。

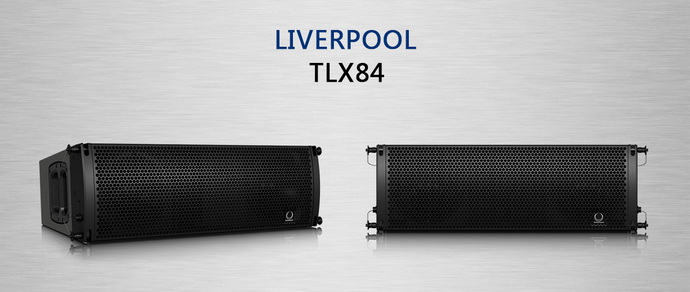

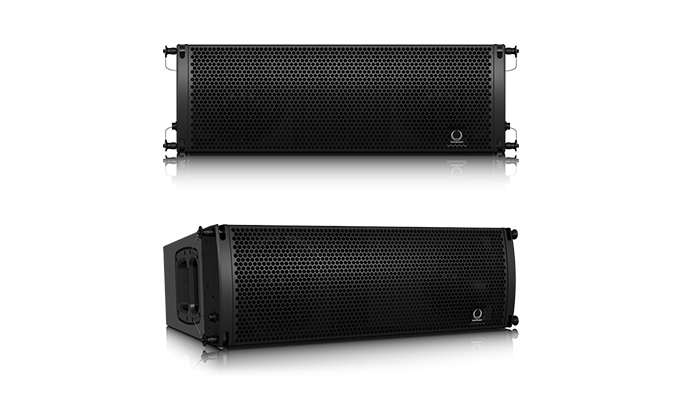

TLX84

      TURBOSOUND LIVERPOOL系列是一個高性能的模塊化揚聲器系統，適用于各種中小規模的便攜式擴聲和劇場劇院、公司活動和現場音樂場所，再搭配TURBOSOUND低音揚聲器，組成完美的主擴聲系統或監聽系統。

      TLX84是一款1800 W主動兩分頻線陣列揚聲器，雙8英寸防水低頻驅動單元，雙1英寸鈦膜高頻壓縮驅動單元，外層采用15 毫米(5/8英寸)樺木夾板以及耐磨半啞光黑色涂料件。完備的吊掛系統，通過TLX84-FLB吊架最多可吊掛12只TLX84。

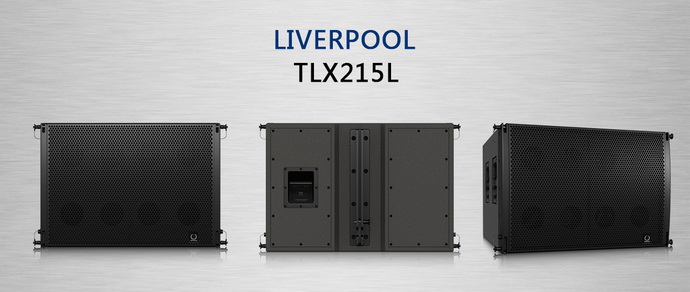

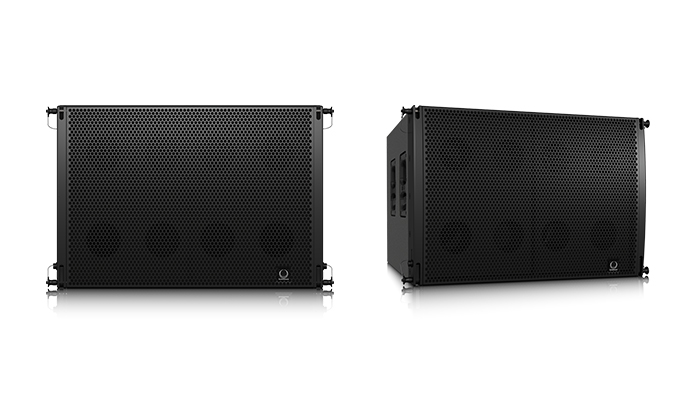

TLX215L

      TURBOSOUND LIVERPOOL TLX215L是一款4,000W的緊湊型線陣列超低頻揚聲器，應用于便攜式的主擴聲、側補聲及監聽超低頻揚聲器，它由雙15英寸高靈敏度內/外雙纏繞線圈低頻驅動單元組成。采用雙纏繞內外線圈，具有良好的散熱效果，能夠承受大功率驅動。低失真帶通低音設計。

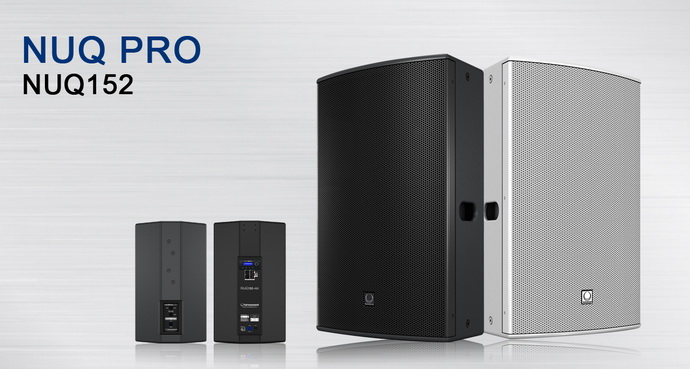

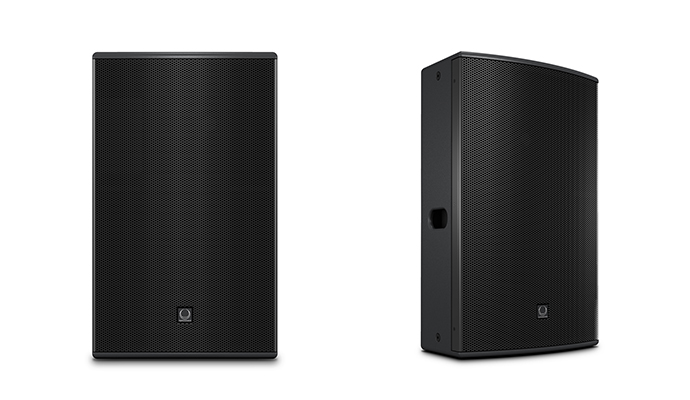

NUQ152

      NuQ152是一款主/被動兩分頻音箱，被動分頻峰值功率達到2000W。NuQ152主要適用于酒吧、夜總會、私人會所等娛樂場所擴聲。NuQ152揚聲器采用15"低頻驅動器，提高瞬態響應能力；1" 高頻壓縮驅動器，安裝在可旋轉會聚橢圓波導管上。所有驅動器都與反射負載外殼中的內部無源分頻網絡相匹配，并且可以通過后面板開關啟用雙驅動模式。后面板連接器板帶有Neutrik SpeakON*NL4連接器，用于連接到其他箱體的輸入和鏈路。

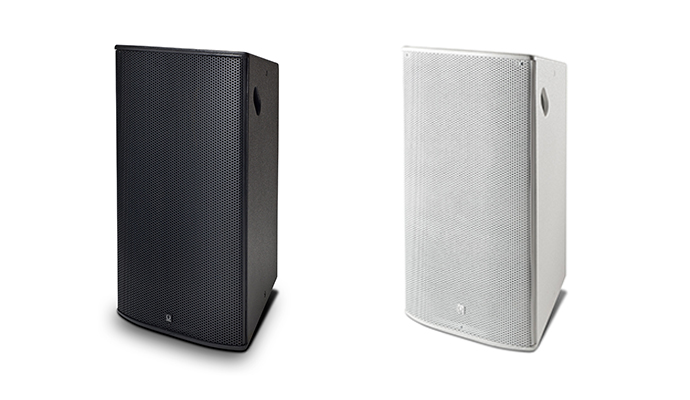

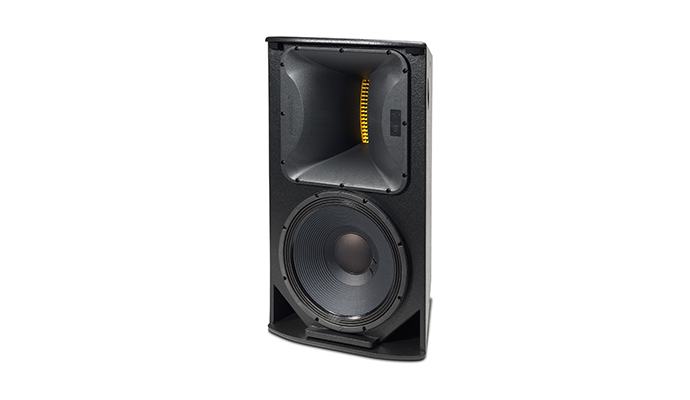

TCS-152

      TCS-152內含精心嚴密配搭的一個15”低頻驅動單元和一個裝置了樹狀狀波導管Dendritic?的1.4"高頻壓縮式單元，還有一個被動分頻網絡，裝配在最佳調諧的雙梯形箱體內。有三種工廠預設置好的覆蓋角選項——60°水平×40°垂直、90°水平×60°垂直以及90°水平×40°垂直——靈活滿足不同大小及形狀的場所要求，而且所有的號角型號均可以90度旋轉。在組裝音箱陣列時，箱體還可以側向吊掛，滿足最佳覆蓋角度，具備最大的安裝靈活性。

      TCS-152可在被動分頻方式下工作，亦可通過背面板上的分頻驅動模式開關讓內部分頻器旁通，充分實現主動分頻的工作模式。

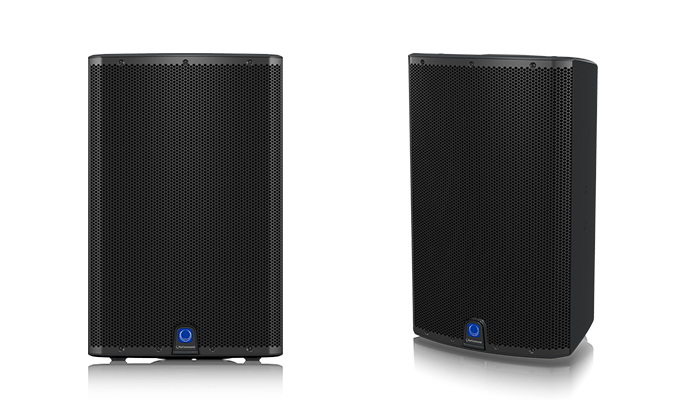

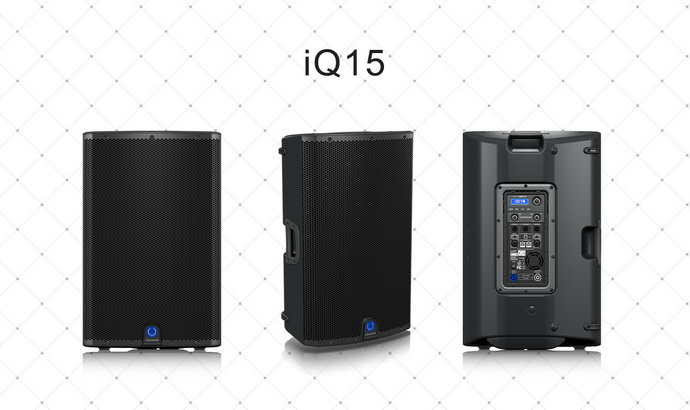

iQ15

      IQ系列是集雙通道功率放大器、數字處理器和音頻網絡于一身的有源揚聲器系統，適用于流動演出和各類擴聲場所。正如Turbosound所有的有源揚聲器一樣，IQ系列揚聲器配備高效而輕質的Klark Teknik雙通道D類功率放大器。內置高性能、穩定、耐用的Klark Teknik數字處理器，提供EQ、揚聲器狀態監控、動態均衡器等功能。先進的DSP能力精確地調整揚聲器的參數。

      揚聲器背板上配備多功能LCD顯示屏，可用于查看EQ、預設頻率等參數。增加了平衡JACK/XLR組合輸入接口，兩個獨立的平衡XLR輸出接口和一個混合XLR接口，接口配備LED燈顯示信息。IQ8支持ULTRANET數字音頻網絡，可使用CAT5網線在支持ULTRANET數字傳輸網絡其他的產品，如數字調音臺和個人監聽系統之間傳輸高品質多通道音頻信號。提供USB接口遠程監控功能，支持PC或Mac個人計算機。

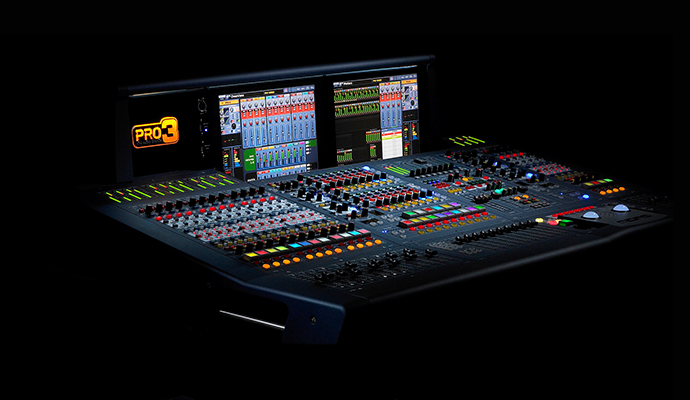

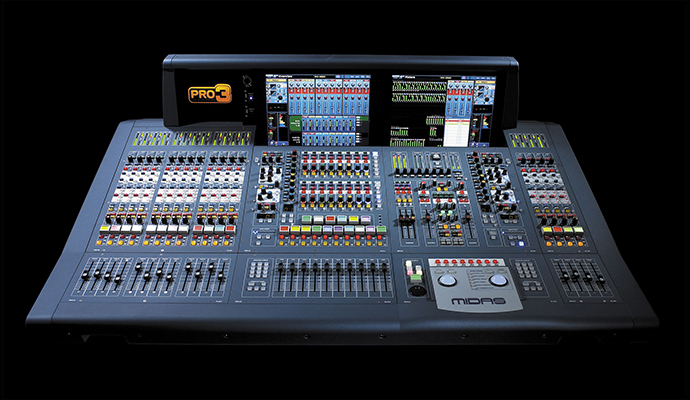

PRO3

      MIDAS PRO3現場調音系統為大型數字調音臺PRO系列的入門級產品，確保更多的流動演出和專業安裝工程能體驗MIDAS數字產品所帶來的優勢。

      PRO3當然也擁有根植于傳統MIDAS模擬調音臺的具有傳奇色彩和受歡迎的MIDAS聲音特性。PRO3也配置了非常成功的VCA和POP編組，它們令音響師直觀地查找到通道，而沒有推子“翻頁”或“分層”的困擾。PRO3同樣得益于PRO6和XL8所廣泛采用的效果器和動態處理器，包括受稱贊的XL8風格壓縮器。

      PRO3保持以上的特色并盡可能地壓縮預算，提供48輸入通道，27母線和6個效果器機架。DL351是PRO3的核心，為模塊化音頻接口箱，有5種音頻擴展卡可選。PRO3可以從MIDAS全系列的音頻卡中選擇不同的配置。用戶如果需要更多的連接，購買一個簡單但不貴的升級包（硬件和軟件），就可以將系統升級到PRO6和PRO9。

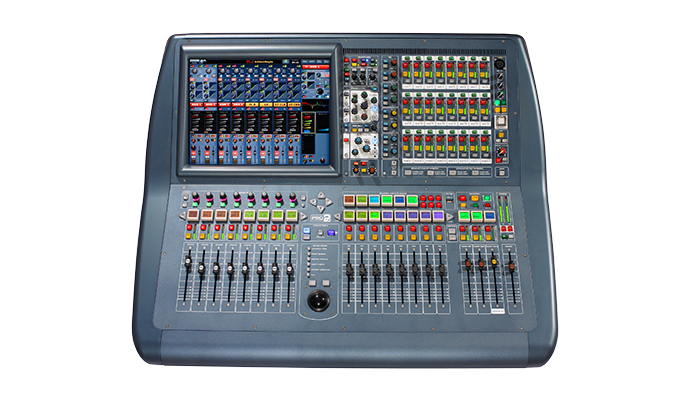

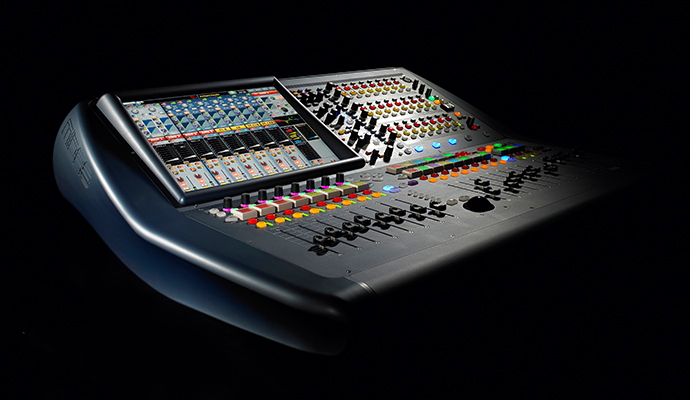

PRO2C

      作為一款與大臺子一樣能夠處理64個輸入通道的調音臺，PRO2C的尺寸卻不比一般的24通道模擬調音臺的大。在“常規”模式下，PRO2C的使用方法就像大多數的數字調音臺一樣。初次接觸MIDAS數字調音臺的音響師，只需輕松地享受PRO2C所帶來的“采樣率同步”音頻質量，置身舒適的環境里操作調音臺。當逐步熟悉后，音響師可以使用高級導航功能，進入更加簡單而又快速的工作流程中。數字或模擬，彼時已無界限！

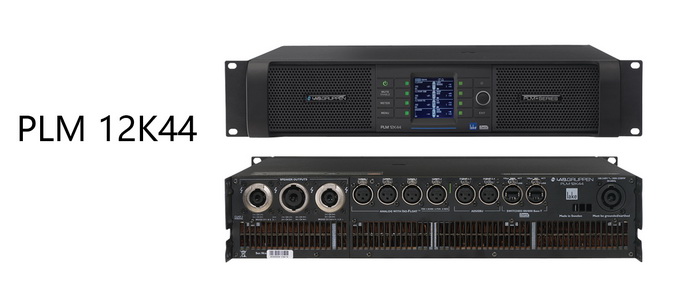

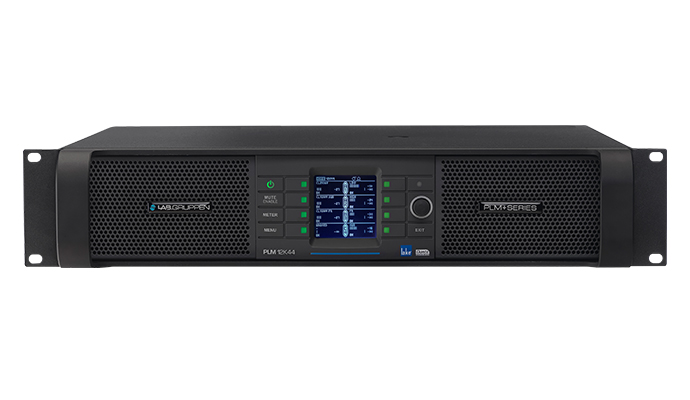

PLM 12K44

      PLM+系列定義了大功率音頻系統的標準。它的四通道功放結合了頂尖的音頻處理能力和音頻管理系統，并且擁有很多在其他功放和DSP處理設備上沒有的功能。

      PLM+系列集成了包括網絡工作，音頻輸入輸出，信號處理，功率放大器，電源和交流電連接口在內的所有核心技術，因此PLM可以提供非同尋常的操作體驗并且可以通過Lake控制器或者其他第三方控制器來進行控制。PLM+里的兩個型號中，PLM 12K44擁有功率管理功能，這讓它能合理的對不同的通道進行不同的功率分配由此達到優化節目效果和減少功放損耗的目的。相對比PLM的舊系列，新的PLM+集合了頂級的Lake處理功能和Dante數字音頻網絡功能，充足的音頻輸入口和監控現場音頻設備的功能。

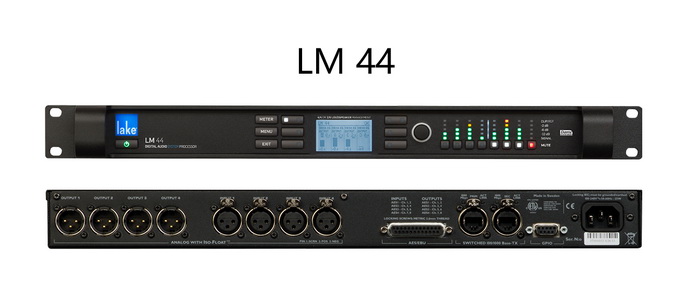

LM 44

      LM44提供四路模擬輸入和四路模擬輸出，適合于多種不同的系統信號處理和路由管理。LM44還提供8×8 AES3數字音頻輸入輸出和4×8 Dante網絡音頻輸入輸出，以及全面的信號路由功能，還能作為Dante設備隨時加入和脫離Dante系統，同時還提供失效備援功能。兩臺LM44處理器可以重疊并且連接在一起，當成一臺具有8×8模擬輸入輸出的處理器來工作。

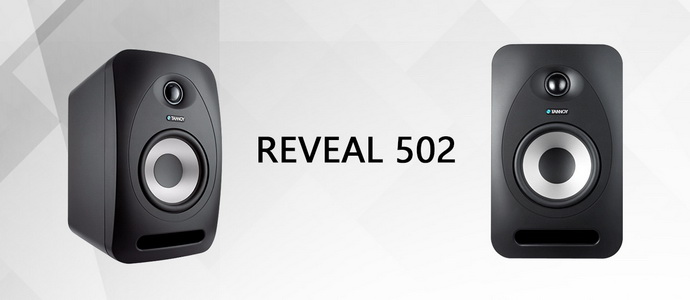

Reveal 502

      TANNOY推出了新的REVEAL系列，這是一個在蘇格蘭設計，為活躍于監聽工作室的音樂家們精心制作的揚聲器系列。新的Reveal其聲音舒服、悅耳，其包含一個簡單特別的AUX連接功能，讓即時調控更加方便。這個系列的3款設備都完美匹配了TANNOY單元，還支持使用被動分頻連接。而十多年的揚聲器制作經驗為這新的Reveal系列提供了堅實的基礎，為大家?guī)砀玫谋O(jiān)聽體驗。

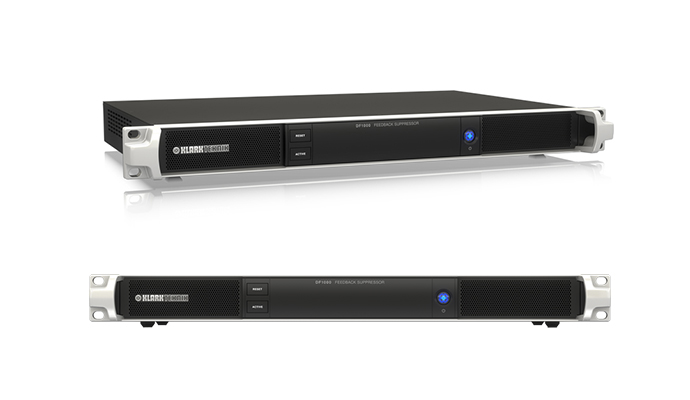

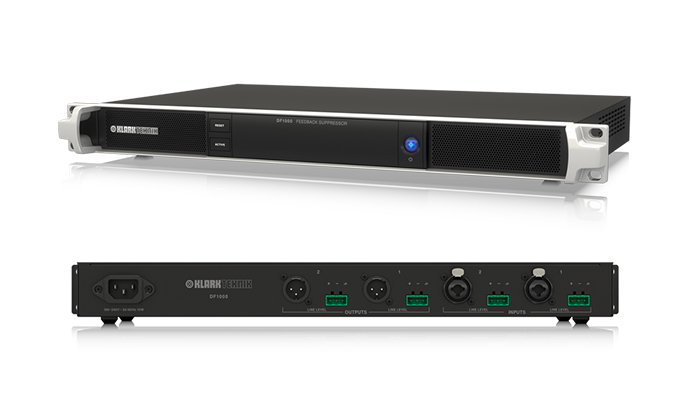

DF1000

      全自動的雙通道反饋抑制器，每個通道帶有高精度的32段濾波器

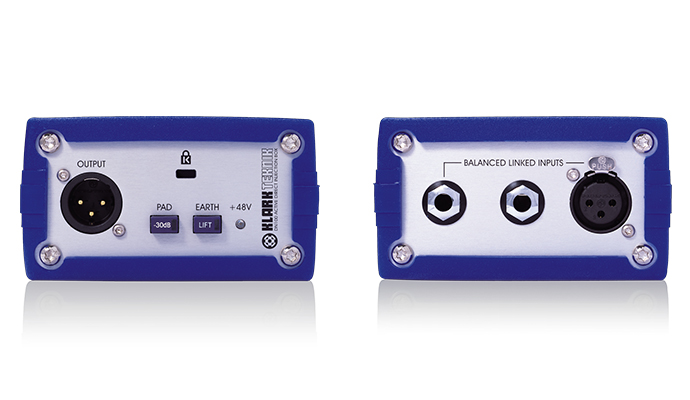

DN100

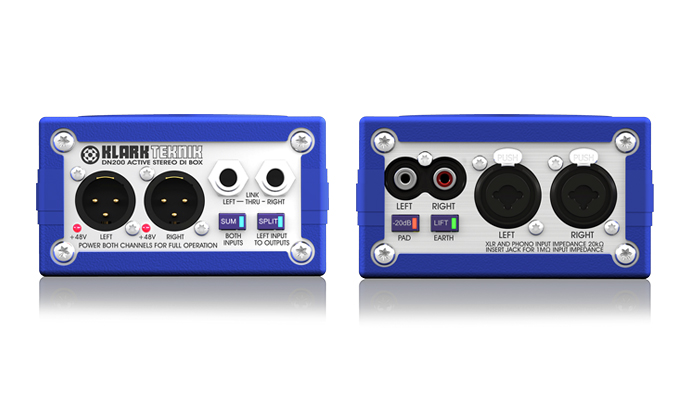

DN200
